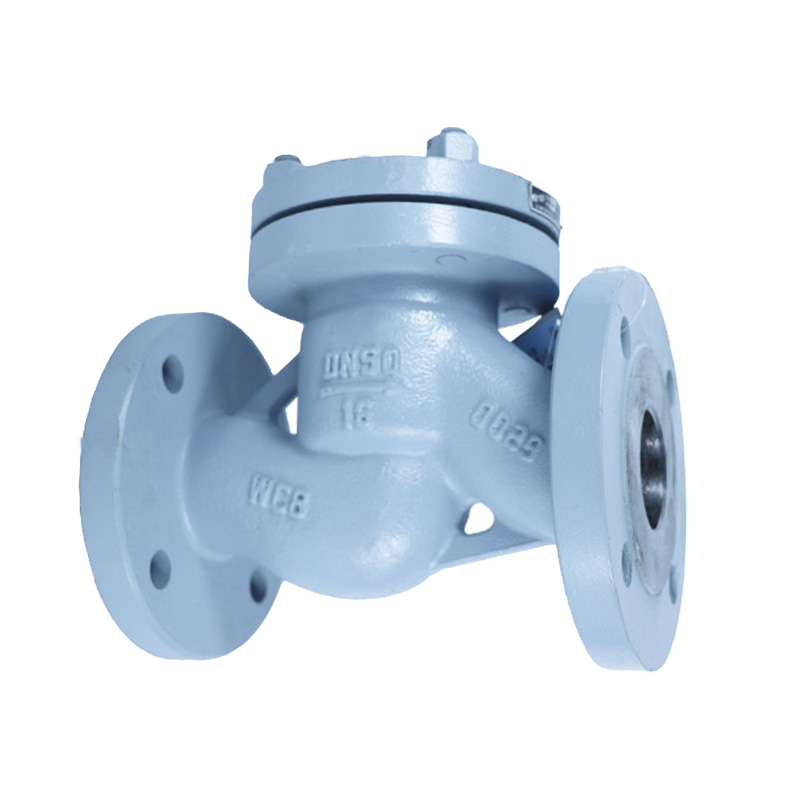

旋啟式止回閥：結構、原理、特點與選型指南

一、核心結構與工作原理

旋啟式止回閥通過閥瓣繞閥座銷軸旋轉實現啟閉，其核心組件包括：

- 閥體：流線型通道設計，降低流體阻力，適應大口徑管道（***大通徑可達2000mm以上）。

- 閥瓣：圓盤形結構，懸掛于閥腔內，繞銷軸做旋轉運動。正向流動時，流體壓力推動閥瓣開啟；倒流時，閥瓣在自重和逆流壓力下關閉。

- 搖桿與銷軸：連接閥瓣與閥體，形成旋轉支點，確保閥瓣靈活啟閉。

- 密封副：閥瓣與閥座密封面采用硬質合金堆焊（如司太立鈷基合金），耐磨、耐高溫、抗擦傷，但低壓時密封性能略遜于升降式止回閥。

啟閉過程：

1. 開啟：正向流體壓力克服閥瓣自重，推動閥瓣繞銷軸旋轉至全開位置，流體通過。

2. 關閉：壓力下降或倒流時，閥瓣在自重和逆流壓力作用下迅速回旋至閥座，阻斷介質回流。

二、性能優勢與局限性

優勢：

1. 低流阻設計：流線型閥體通道減少流體湍流，壓降低于升降式止回閥，適用于大口徑、低流速場景。

2. 安裝靈活性：可水平、垂直或傾斜安裝（垂直安裝時介質流向需由下而上），適應復雜管路布局。

3. 高壓大口徑適用性：公稱壓力可達42MPa，公稱通徑覆蓋DN50~2000mm，滿足石油、化工、電力等行業需求。

4. 長壽命與易維護：硬質合金密封副耐磨性強，閥瓣、閥座可單獨更換，維修成本低。

局限性：

1. 密封性能：低壓時密封性不如升降式止回閥，需通過輔助彈簧或重錘結構增強密封。

2. 水錘風險：快速關閉可能引發水錘效應，需配備阻尼裝置（如液壓緩沖缸）或采用TILTING斜盤式閥瓣延緩關閉速度。

3. 脈動流適應性差：不適用于壓力頻繁波動的系統，反復啟閉易導致閥瓣或閥座損傷。

三、典型應用場景

1. 大口徑管道：如水處理、石油天然氣輸送、電力工業鍋爐給水系統，利用低流阻特性減少能耗。

2. 高壓差場景：蒸汽管道、高溫高壓反應釜出口，承受高壓差同時防止介質倒流。

3. 化工流程主管線：需低流阻的腐蝕性介質輸送管道，如酸性介質、油品管道。

4. 垂直安裝需求：如高層建筑給水系統，垂直管道中介質自下而***動時，旋啟式止回閥可避免閥瓣卡滯。

四、選型關鍵要素

1. 公稱通徑與壓力等級：

- 大口徑（DN≥400）液體管道或高壓氣體管道（CLASS≥300）優先選用旋啟式。

- 確認閥門壓力等級（如PN16~160、Class 150~2500）與管道系統匹配。

2. 介質特性：

- 適用介質：水、蒸汽、油品、酸性介質、腐蝕性氣體等。

- 避免含固體顆粒或高粘度介質，防止閥瓣卡滯或密封面磨損。

3. 密封需求：

- 對內漏要求嚴格的工況（如極度危害介質），可選球形閥瓣或加裝輔助彈簧。

- 低壓工況需采用重錘結構或軟密封（如橡膠閥瓣）增強密封性。

4. 安裝方式：

- 水平安裝時，確保閥瓣旋轉空間充足，避免與管道法蘭碰撞。

- 垂直安裝時，介質流向需由下而上，防止閥瓣自重導致延遲關閉。

5. 水錘防護：

- 高壓差或長管道系統中，選用帶阻尼裝置的通球旋啟式止回閥，或采用TILTING斜盤式閥瓣延緩關閉速度。
